K9 CW keyer based on K1el free source

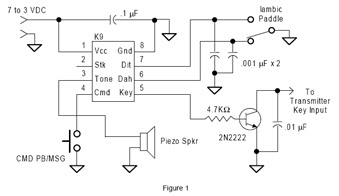

Projek kali ni pula nak buat keyer utk HT. Menggunakan PIC12C509A dan beberapa componen lain. Untuk manual/datasheet projeck ini bolehlah didownload disini. Source codenya pula boleh diambik kat sini. Oleh kerana masih takde paddle, saya akan menggunakan 3 button mouse yang dah rosak. So kalau rakan2 ada mouse yang dah rosak so jgn buang. Mungkin kita boleh gunakan untuk dijadikan sebagai iambic keyer paddle. Litar projek ini juga sangat kecil dan boleh dimasukkan didalam casing mouse tersebut. Kelebihan menggunakan keyer ini adalah:

· Keyer speed range: 5 - 49 WPM
· Built in messages: 5
· Programmable message memory: 15 characters
· Callsign Memory: 8 characters
· Keying Modes: Straight key, Iambic A or B
· Spacing Control: Programmable extra inter-letter spacing of 0 to 9 dit times
· Automatic letterspace mode
· Paddle swap command
· Beacon: Optionally enabled at purchase
· Sidetone Output: TTL Square wave, 100W output Z
· Sidetone frequency: approx. 800 Hz
· Keying output: TTL, high true when keyed
· Single Push-button command interface
· 14 easy to use commands
· Built in receive code practice mode - Penting sekali untuk org baru nak blajor macam saya.
· Operating Voltage: 3-7 VDC, built in oscillator
· Power Consumption: 5 ma active, 1 mA standby

Saya akan cuba programkan pic tersebut dan jika ada rakan berminat untuk dapatkan pic dengan pic yang telah diprogram beserta hardcoded callsign atau assembled pcb bolehlah hubungi saya nanti.
